整車型號

底盤型號

長×寬×高

總質量（Kg）

整備質量（Kg）

軸距

發動機排放

JDF5050JGK14Q51（慶鈴14米高空車）

QL1070A6HWY

6770*1990*3050

5430

5105

3360

72kw國V

JDF5060JGK16Q51 （慶鈴16米高空車）

QL1070A6HWY

7650*1990*3050

5510

5185

3360

72kw國V

JDF5050JGK14Q5  （慶鈴14米高空車）

QL1070A5HWY

6790*1990*3150

5430

5105

3360

95kw國V

JDF5060JGK16Q5  （慶鈴16米高空車）

QL1070A5HWY

7640*1990*3150

5725

5400

3360

96kw國V

底盤參數：

作業工況：

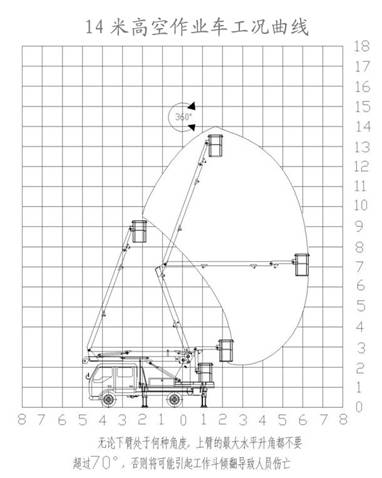

慶鈴14米高空車，最大作業高度14m，最大作業高度時作業幅度2m，最大作業幅度6.3m，最大作業幅度時作業高度8m，雙向360°連續回轉。

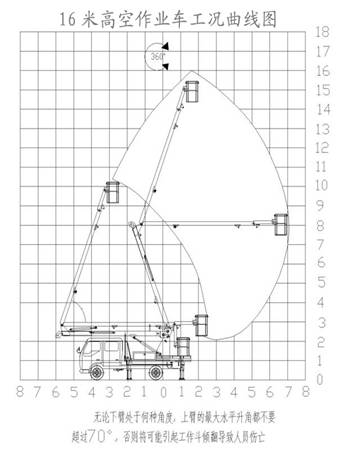

慶鈴16米高空車，最大作業高度16m，最大作業高度時作業幅度2m，最大作業幅度7m，最大作業幅度時作業高度9m，雙向360°連續回轉

標準配置：三節折疊臂，最大起吊質量1噸，帶1米伸縮吊鉤，吊藍額定載額200KG，帶油缸鎖止功能，轉臺和吊藍雙位操作，吊藍帶發動機啟動，熄火裝置，整車操作方式為手動和電動結合。

湖北江南專用特種汽車高空作業車主要特點及優勢：

1、操作系統：操作方式為手動和電動結合，轉臺和吊籃電動雙位操作，吊籃帶發動機啟動、熄火(安全操作方便，節省燃油)，上車操作通過節流閥實現無極調速，采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；發動機油門拉線手動操作，支腿手動操作，各支腿可單獨可調，上下車互鎖，操作安全、可靠。

2、臂架/轉臺：三節折臂，型材Q345B/4mm，臂架加固，臂架截面，四邊形，臂架起伏角度，0°-70°(相對水平面)，轉臺雙向360°回轉，采用了先進的渦輪蝸桿式減速機構，（具有自潤滑和自鎖功能）后期維護也可方便的通過調整螺栓位置輕松達到效果；回轉機構采用可調節式，方便調節；

3、 吊臂：14米高空車吊臂最大起重質量1000kg,伸縮長度1米，最大起吊高度7.4米，最大起吊幅度5.8米，鋼絲繩長度40米Φ8。起升機構IQKN1B6Y；單繩拉力800 Kg，吊鉤1T

16米高空車吊臂最大起重質量1000kg,伸縮長度1米，最大起吊高度8.4米，最大起吊幅度6.8米，鋼絲繩長度40米Φ8。起升機構IQKN1B6Y；單繩拉力800 Kg，吊鉤1T

4、 支腿：前后H型四條液壓支腿，型材Q345B/5mm，支腿跨距縱向：3240，橫向：3180， H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；四個支腿都帶雙向液壓鎖，后支腿帶兩個黃色頻閃燈。

5、 車廂：優質碳鋼及型材，鋪3㎜防滑花紋鋼板，工具箱1200*400*500；模具沖壓門，帶不銹鋼門鎖，Φ20不銹鋼管圍欄，駕駛室側帶上下踏步，側、后防護采用優質碳鋼冷彎型材；強度高，洗手水箱

6、 吊籃：吊籃額定載荷≤200Kg，吊籃尺寸1080*620*1150，外置拉桿機械調平，保險帶一副.

7、 液壓系統：液壓油箱65L；帶液位表，帶壓力表；16MPa，齒輪泵定量泵，流量25ml/r，集成電磁閥組，12只油缸；帶雙向平衡閥或液壓鎖進行鎖止，保證安全

8、 油漆;知名品牌油漆；顏色光滑，線條美觀；

9、 標識及標牌:清晰、醒目、永久不褪色
