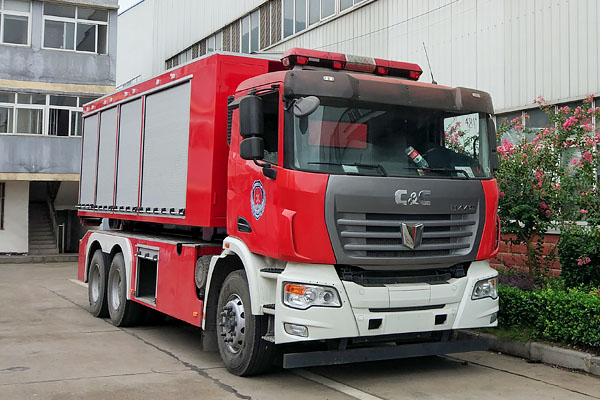

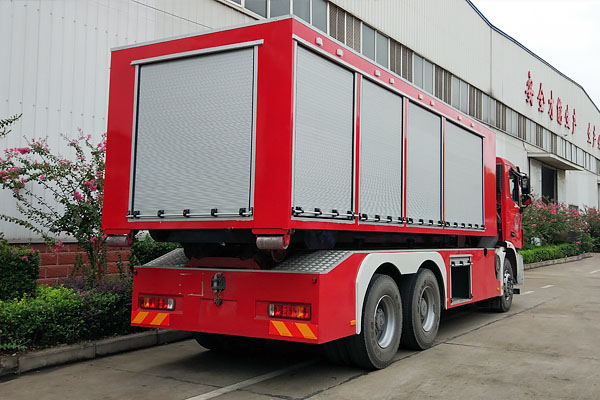

自裝卸式消防車（模塊消防車）產品特色說明:

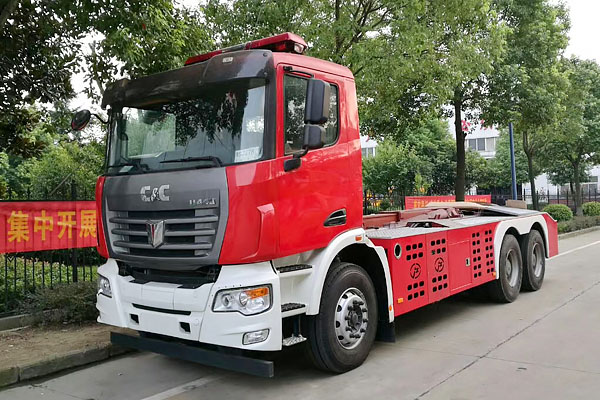

整個系統主要由副車架、舉升架、主框架、導向裝置、提升裝置、箱體鎖緊裝置組成。全套液壓系統。可執行箱體內起吊、平移、鎖緊功能。液壓油泵、液壓油箱和相應的管路。

拉臂鉤:品牌/型號:PALFINGER進口帕爾菲格拉臂鉤、T15_PL-SZ_01_L5600;

最大拉載能力:15000kg;

最大系統壓力:310BAR;

自重:1670kg;適配箱體長度(內空)4~6.5米;

鉤心高度:1570mm;鉤心至滾輪中心距離:5335mm;箱體導軌適配高度:1065mm;最大水平滑移距離:

1305mm;裝卸作業時間:43S;自卸作業時間:49S;

安全裝置:系統總壓力及單元閥塊均設置了過載保護。舉升油缸、滑動油缸、后箱鎖油缸及后穩定裝置均配有

負載保護閥。鉤臂滑動、裝卸箱體以及后箱鎖緊等功能回路之間設置了液壓互鎖，以避免誤操作。吊鉤:高強

度設計，整體制造。接觸面曲線擬合實際運動軌跡，掛箱和卸箱更簡單可靠;吊鉤配有機械重力安全裝置，確

保安全可靠。拉臂鉤底座前端設計有加強的橫梁，最大化考慮意外情況下因?yàn)殂^臂及車箱可能的前沖面造成的

損壞。

模塊左右兩則各設有一套氮?dú)廨斔途肀P(pán)(每根長度不小于5cm，軟管要耐磨、耐高壓)，卷盤軟管的接頭與干

粉車進氣口接頭吻合，具體參照需求單位現有的干粉車進氣口;
